Τεχνικές πληροφορίες βάσει των στοιχείων που δηλώνει ο κατασκευαστής.

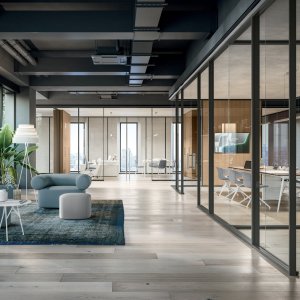

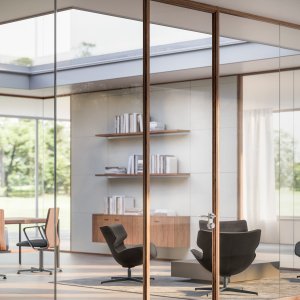

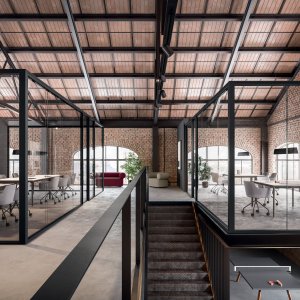

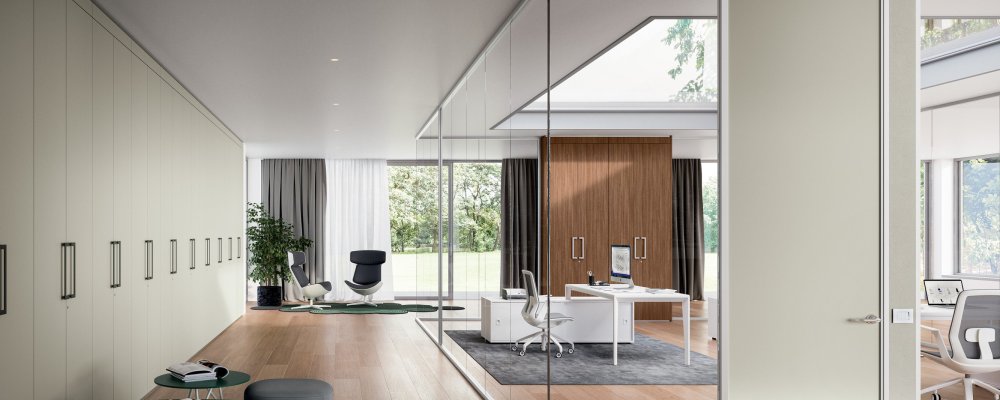

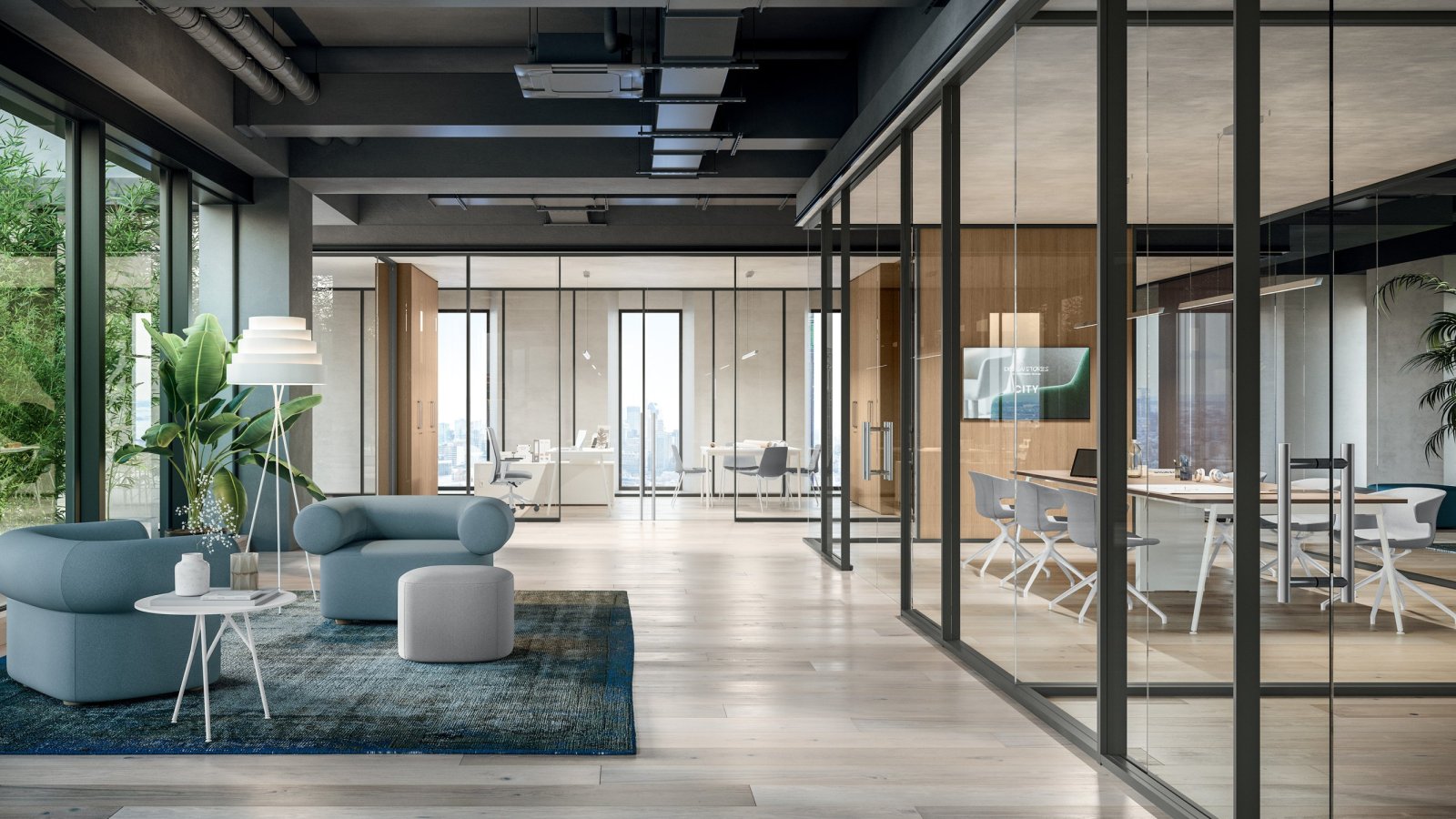

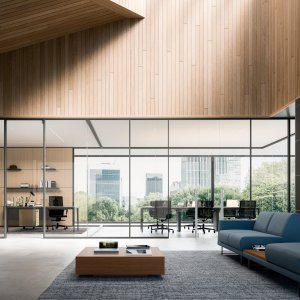

Σύστημα: μονολιθικό γυάλινο χώρισμα M1-M2-M3, εσωτερικά διαχωριστικά πλήρους ύψους, υαλωμένα ή εν μέρει τυφλά
Κατασκευαστής: Quadrifoglio Group (Mansuè, Treviso, Ιταλία)
Σχεδίαση: Quadrifoglio Group

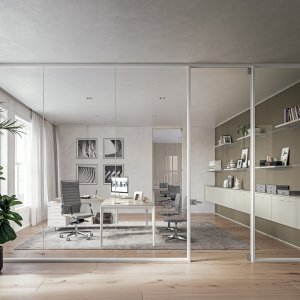

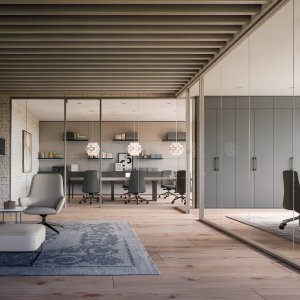

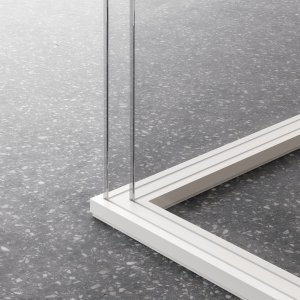

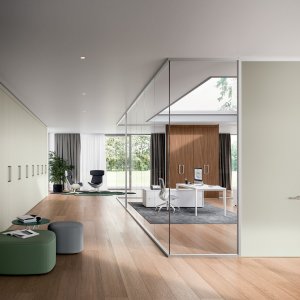

Τρεις οικογένειες κατά διατομή προφίλ: M1 προφίλ 100 × 40 mm μονού τζαμιού · M2 προφίλ 100 × 40 mm διπλού τζαμιού · M3 προφίλ 55 × 40 mm μονού τζαμιού
Ύψη: από 2100 έως 3340 mm

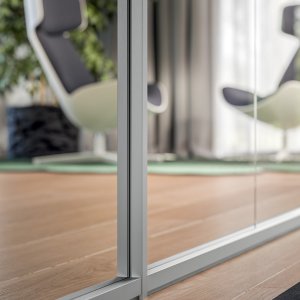

Προφίλ: αλουμίνιο διέλασης 1,5 mm, ανοδιωμένο και βαμμένο κατόπιν αιτήματος· ερμητικά λάστιχα κατά της συσσώρευσης σκόνης· διάταξη στο κάτω προφίλ που ρυθμίζει το ύψος του τζαμιού έως ±15 mm· πηχάκια στα οριζόντια προφίλ που αποτρέπουν την τυχαία πτώση

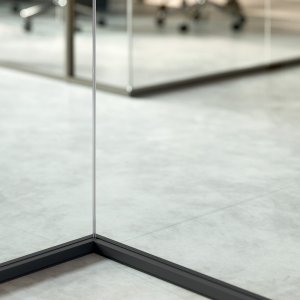

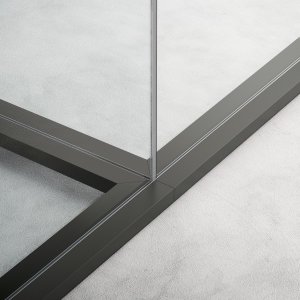

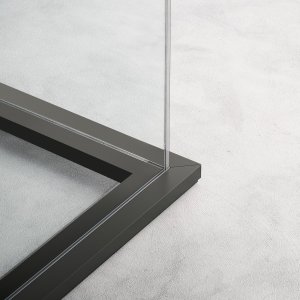

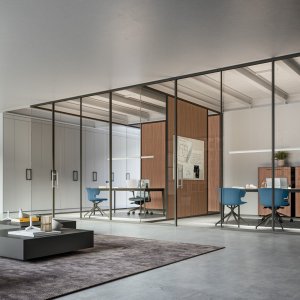

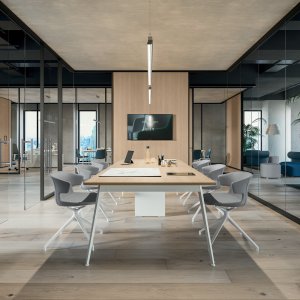

Μονάδες: αρχή και τέλος σε τζάμι ή πάνελ, ενδιάμεσες, σταθερή γωνία 90°, κόμβοι δύο, τριών και τεσσάρων κατευθύνσεων (ο τεσσάρων με κυκλικό προφίλ), μονάδα συνέχειας ξύλου/τζαμιού, τεχνική μονάδα με πρίζες
Μέγιστο βάρος ανά τρέχον μέτρο (Υ 3340 mm, τζάμι 12,6 mm): M1 110 kg, M2 216 kg, M3 108 kg

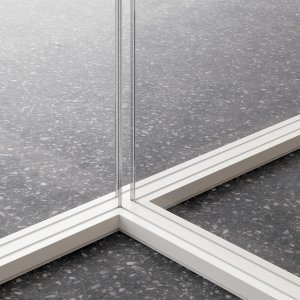

Τζάμια: securit 10 και 12 mm διάφανο ή αμμοβολής· laminate 10,38 και 12,38 mm (PVB 0,38)· ηχομονωτικό laminate 10,76 και 12,76 mm (PVB 0,76), και σε αμμοβολή· διαφανή λάστιχα που ενώνουν τα τζάμια σε συνέχεια

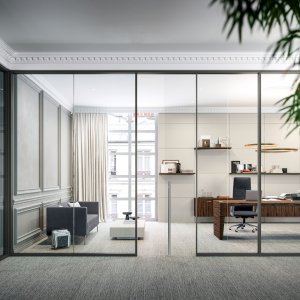

Τυφλά πάνελ: μελαμίνη στη σειρά, λακαρισμένα ή καπλαμάς ξύλου. Σε M1 και M2 οι δύο πλευρές της ίδιας μονάδας μπορούν να έχουν διαφορετικά φινιρίσματα· στο M3 το φινίρισμα είναι ενιαίο και στις δύο όψεις

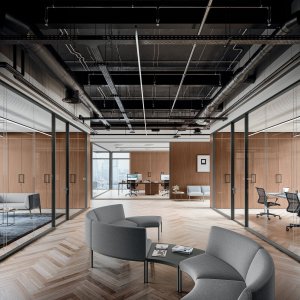

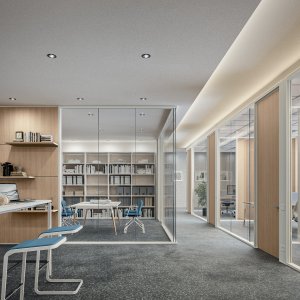

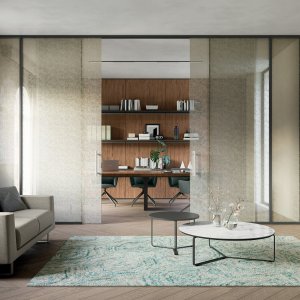

Πόρτες: τυφλές ανοιγόμενες 40 mm με περιμετρική ρητίνη 2 mm κατά των κρούσεων· ανοιγόμενες από securit 10 mm· ανοιγόμενες με πλαίσιο (τζάμι 6 mm σε πλαίσιο 40 × 15 mm)· συρόμενες από securit 10 mm, μονόφυλλες 100-200 cm ή δίφυλλες 200-400 cm με αποσβεστήρα στο άνοιγμα και στο κλείσιμο (το φρένο δεν συνδυάζεται με το προφίλ M3). Τρεις μεντεσέδες ανά φύλλο, άνοιγμα έως 180°
Δηλωμένη προσβασιμότητα: ελεύθερο πέρασμα 875 mm σε ανοιγόμενη πόρτα στις 90° και 837 mm σε μονόφυλλη συρόμενη· χειρολαβές περίπου στα 900 mm από το δάπεδο (±50)
Αξεσουάρ: αυτόματο δαπέδου για καλύτερη ηχητική σφράγιση και προστασία από σκόνη (δεν εφαρμόζεται σε γυάλινες πόρτες με λειασμένη ακμή ούτε σε μοκέτα), γρίλια αερισμού σε τυφλές πόρτες, ηλεκτρικό κυπρί 10-24 V με σταθερό πόμολο και ελεύθερη λαβή για την έξοδο κινδύνου

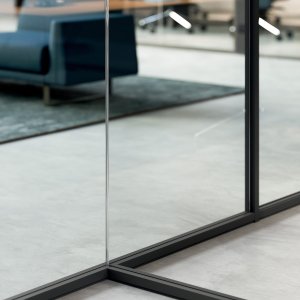

Αυτοφερόμενο χώρισμα: διαθέσιμο με άνω πλαίσιο 100 × 30 mm, ανεξάρτητο από την οροφή· γωνίες και κόμβοι πρέπει να είναι δομικά προφίλ αλουμινίου· η μελέτη ελέγχεται από το τεχνικό γραφείο πριν την παραγγελία

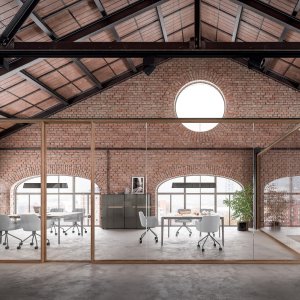

Φινιρίσματα: ανοδιωμένο αλουμίνιο ματ σατινέ, RAL κατ' επιλογή, Χρυσό, Μπρονζέ, Corten, Γκρι Σκιάς· τα προφίλ μπορούν να επενδυθούν με προσύνθετο 0,6 mm με πολυουρεθανικές κόλλες, λειασμένα και βαμμένα με ακρυλικό νερού· ξύλα Γκρι Φτελιά και Αμερικανική Καρυδιά
Δηλωμένες δοκιμές: κρούση μαλακού σώματος 50, 3, 1 και 0,5 kg (UNI 10880:2000 παρ. 5.1-5.4)· ηχομόνωση κατά UNI EN ISO 10140-2:2010 και UNI EN ISO 717-1:2013 — M1 από Rw 33 έως 38 dB, M2 από 36 έως 42 dB, M3 από 33 έως 38 dB· πάνελ με υπόστρωμα Ευρωκατηγορίας B-s1,d0 (EN 13501-1) κατόπιν παραγγελίας
Βιωσιμότητα και συστήματα διαχείρισης: πάνελ από 100% ανακυκλωμένο ξύλο, CATAS Quality Award CARB, ρητίνες χωρίς ουσίες SVHC· UNI EN ISO 9001:2015, 14001:2015 και 45001:2018· FSC και Pannello Ecologico
